实用SCI绘图教程 | 如何绘制免疫组化并排放大效果?

我来到你的城市 2021-07-14 16:03:13 阅读: 3341

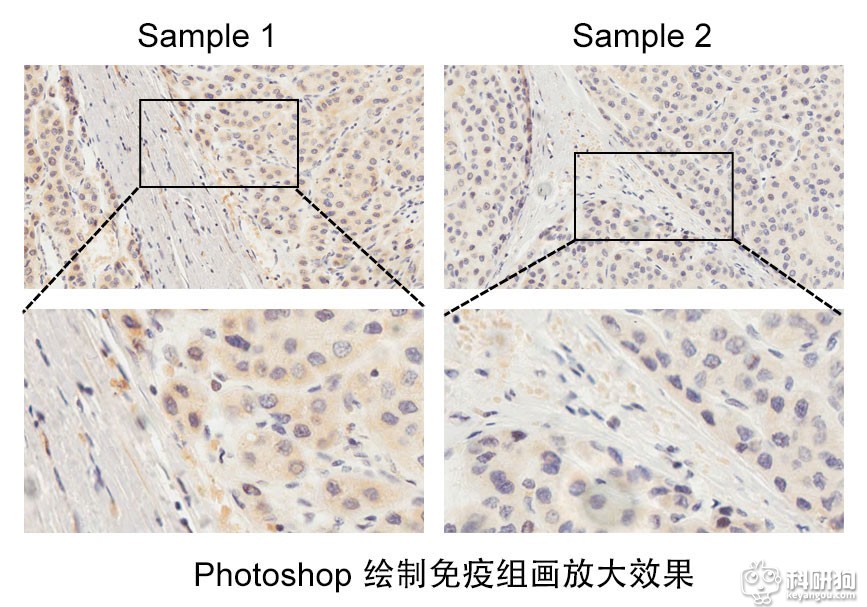

在文章中,免疫组化或者免疫荧光常常用到并排放大,最上面的图先给出一个整体的预览图,然后在下面再展示预览图中某个特征部位的放大图。首先我们先来看下学习本教程之后达到的效果:

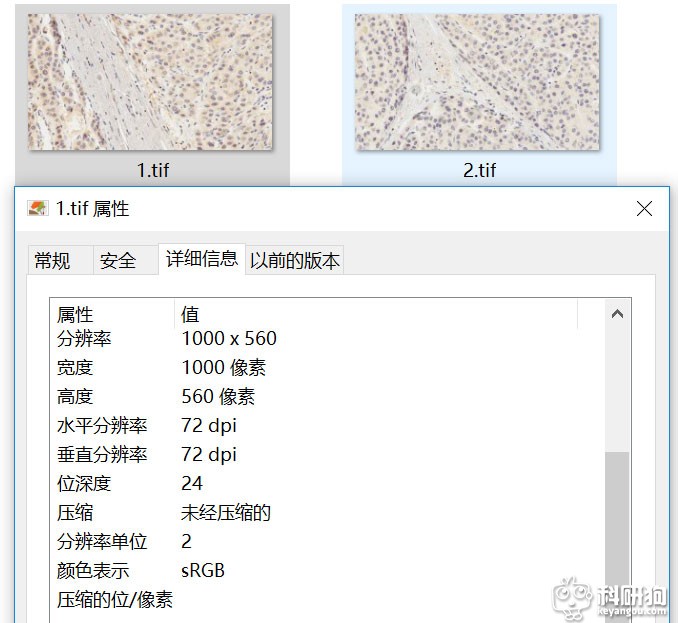

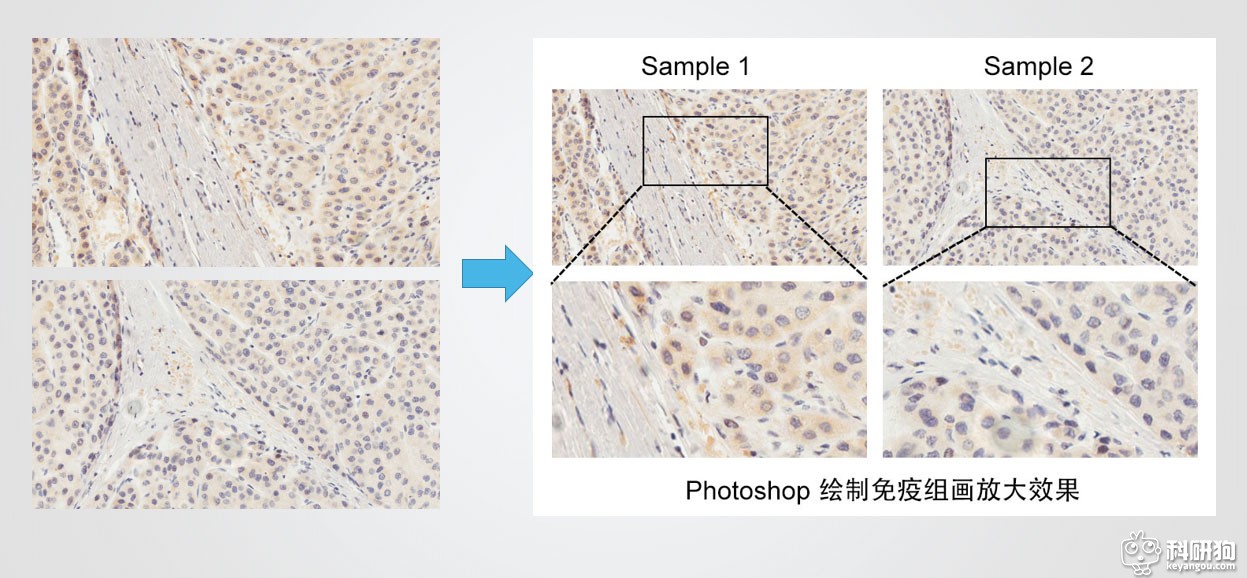

1. 首先我们来看下原始两张图片的信息:

从上图中可以产出,原始图片的大小是1000*560像素,当然你的图片也可能是1000*800,或者600*400,这没有关系。

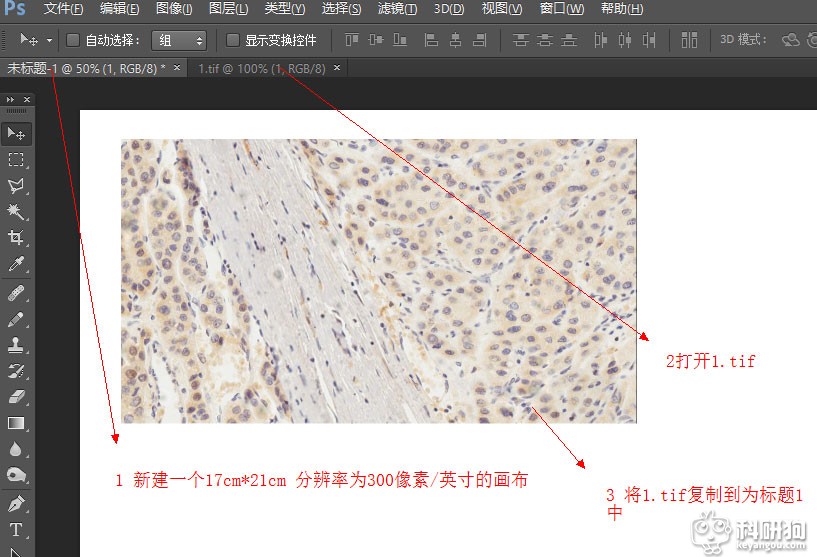

2. 我们在photoshop里面新建一个17cm*21cm的300像素/英寸的画布,然后打开上面原始图片1.tif图片,把该图片复制到新建的画布中:

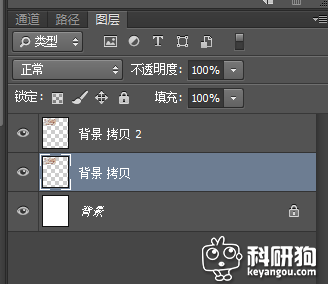

3. 选中复制过来的图层,按Ctrl+J 复制下图层:

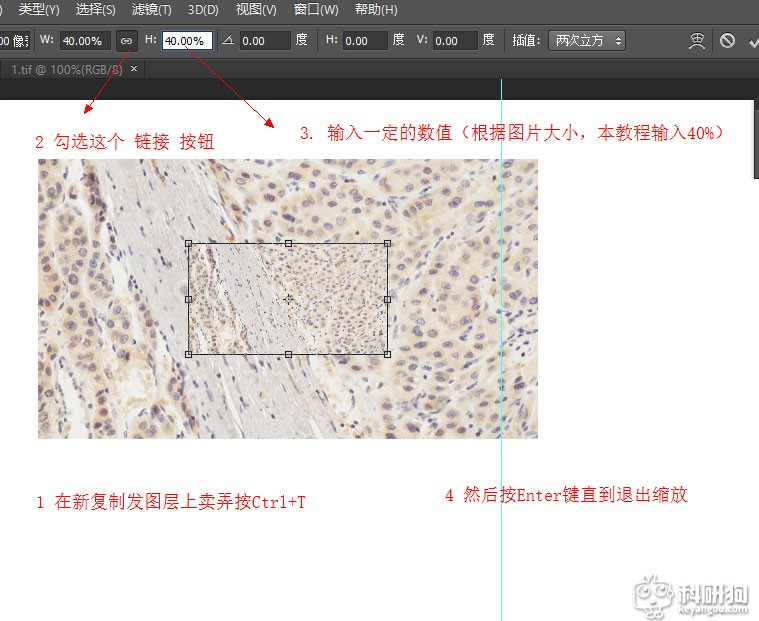

4. 在新复制的图层上面按Ctrl+T,准备缩小图层。然后勾选宽度和高度的“链接”,输入40%,然后按Enter键确定。如下图(下图中青色的垂直线是1/2宽度,为了单栏能够放置两个最终图片,所以设置了40%,你可以根据自己的图片大小调整缩放比例)。

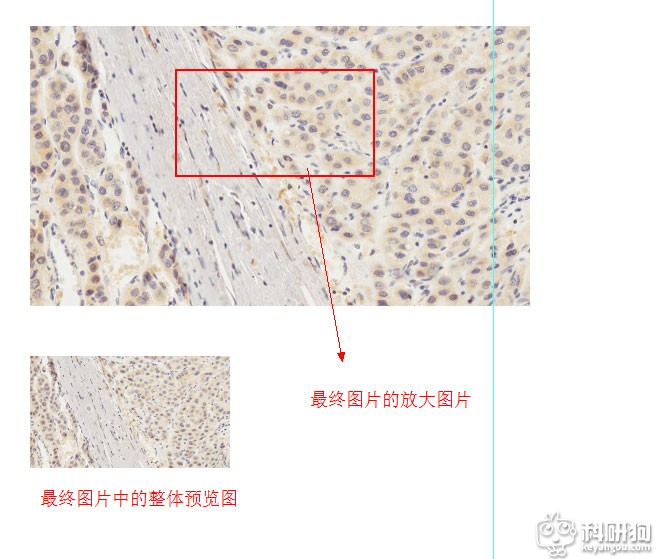

5. 我们把缩小后的图层移动出来,现在来看下画布区域的状态:

上图中左下的部分是最终图片整体的预览图,放大的区域在上面的原图中。

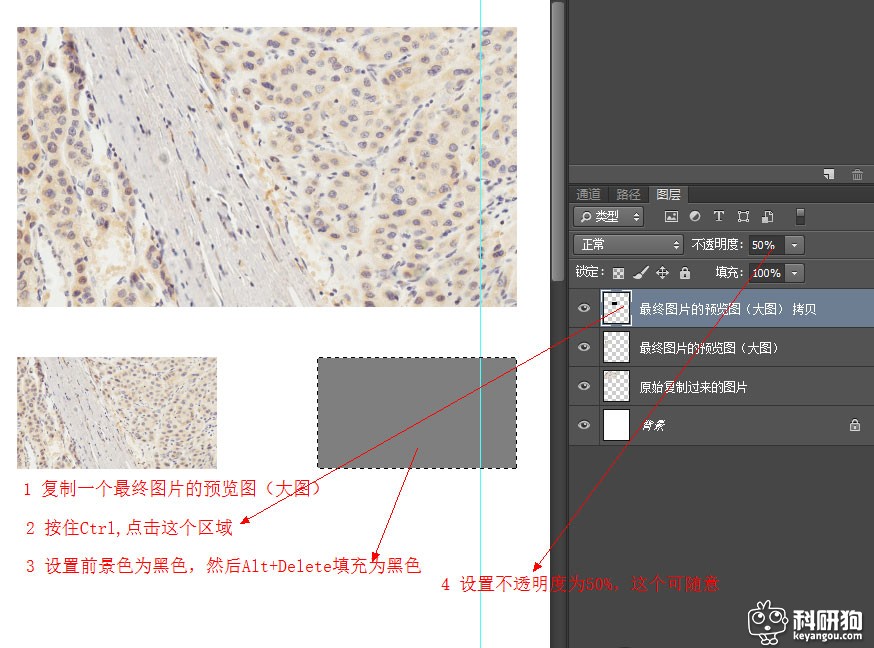

6. 我们把这个缩小后的图层复制一次:

按住Ctrl键,点击图层中方框区域,选中这个图层;设置前景色为黑色,按Alt+Del填充这个图层;设置图层不透明度为50%左右。

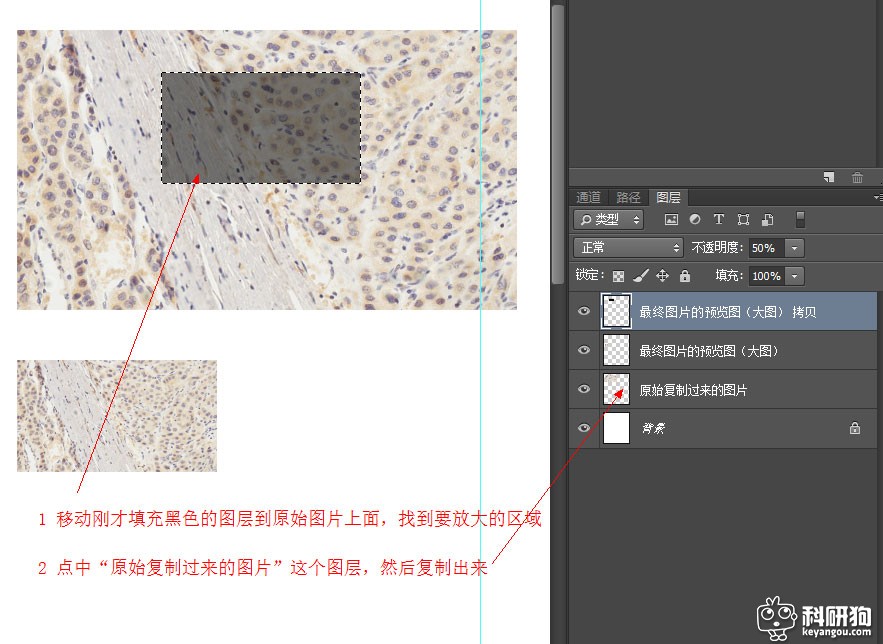

7. 移动刚才黑色的区域到大图上面,找到要放大的区域,选择“原始复制过来的图片”这个图层,然后复制出来:

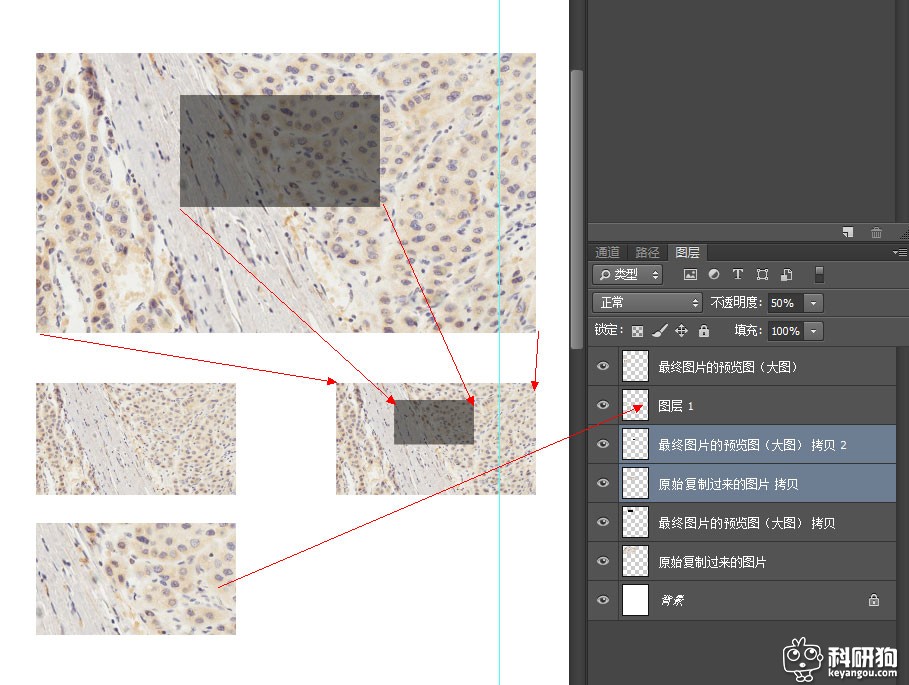

8. 将原始图片以及黑色区域同时选中,然后复制一下,按Ctrl+T,同样缩小40%:

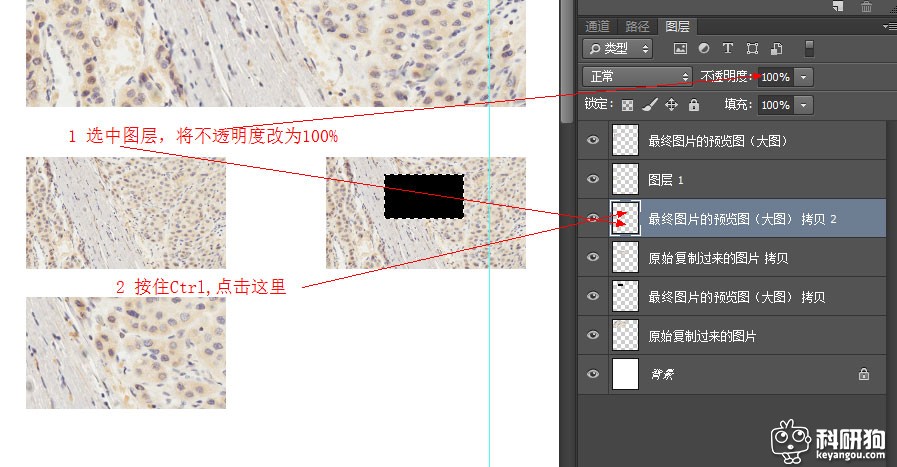

9. 按照下图中选中图层,然后将不透明度改为100%。 按住Ctrl,点击图层左边方框区域,得到选区。

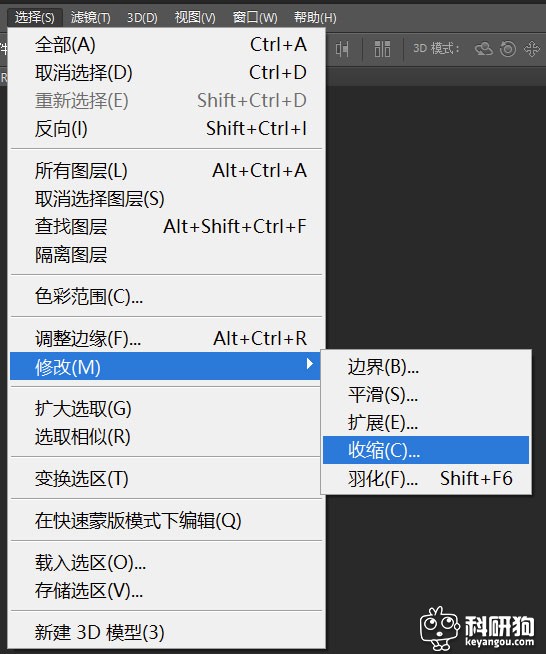

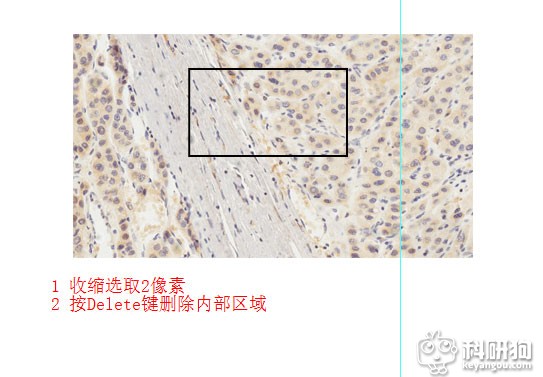

10. 执行“选择-修改-收缩”,然后输入2像素。按Delete键删除内部区域。





11. 最后画上虚线。然后把另外一个图同样的方式做好:
