imageJ绘图 | 比例尺设置和批量添加
这篇文章是为了解决拍照片时的一个基本问题——比例尺的设置。
ImageJ的默认长度单位是Pixels（像素），所以如果想要测量实际的长度等信息，就必须重新设置长度单位。而这一步骤往往需要参考图像自带的比例尺。
实际拍照过程中，拍照软件可以印入比例尺。但如果遇到忘记设置比例尺的情况，可以利用ImageJ为图像添加合适的比例尺。
结合上一篇介绍的ImageJ的批处理技巧，这一篇就介绍一下：
1、怎么设置长度单位；
2、怎么批量添加比例尺。
一、设置长度单位
1、打开一张有比例尺的照片，利用Magnifying Glass放大比例尺
这是可以看出：单位为像素（pixels）。

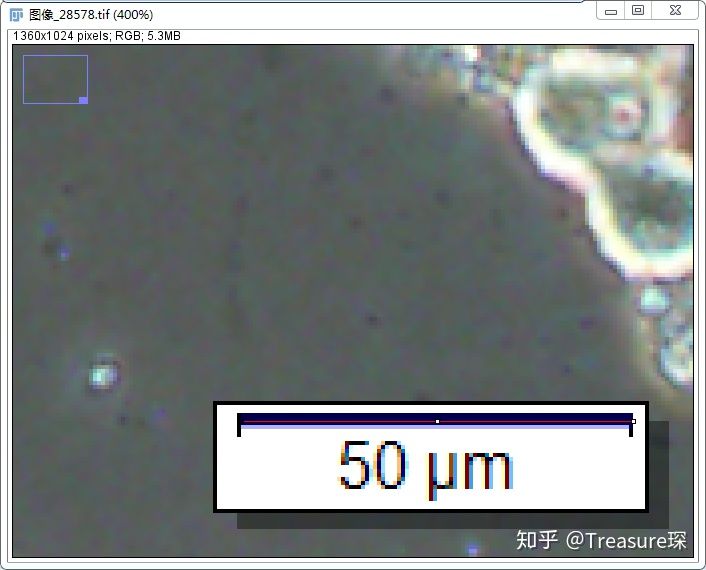

2、利用直线工具沿着比例尺画线
3、设置比例尺（Analyze-Set Scale）
弹出比例尺设置界面：
Distance in pixels：直线的长度为98 pixels
Known distance：这条直线的已知长度
Unit of length：设置单位
Global：对于所有照片应用这一比例
Tips：如果要给没有比例尺的图片添加比例尺，需要勾选Global。
设置完成后点击OK，可见图片的单位变为μm：
这时候Measure这条直线，可见长度为50μm：
二、如果没有比例尺，添加比例尺（Scale Bar）
1、Set Scale后（勾选Global），打开一张没有比例尺的照片
注意：一定是相同拍照设备，同一物镜倍数拍出的照片。
2、打开添加比例尺工具（Analyze-Tools-Scale Bar）
弹出初始化界面，设置比例尺大小：
其他的选择是设置比例尺的外观、字体、颜色等，可以自己选择，这里选择默认设置。
注意：不要勾选Overlay。
3、保存图片（File-Save）
三、批量添加比例尺
方法一：将所有图像打开成一个Stack（File -> Import -> Image Sequence）

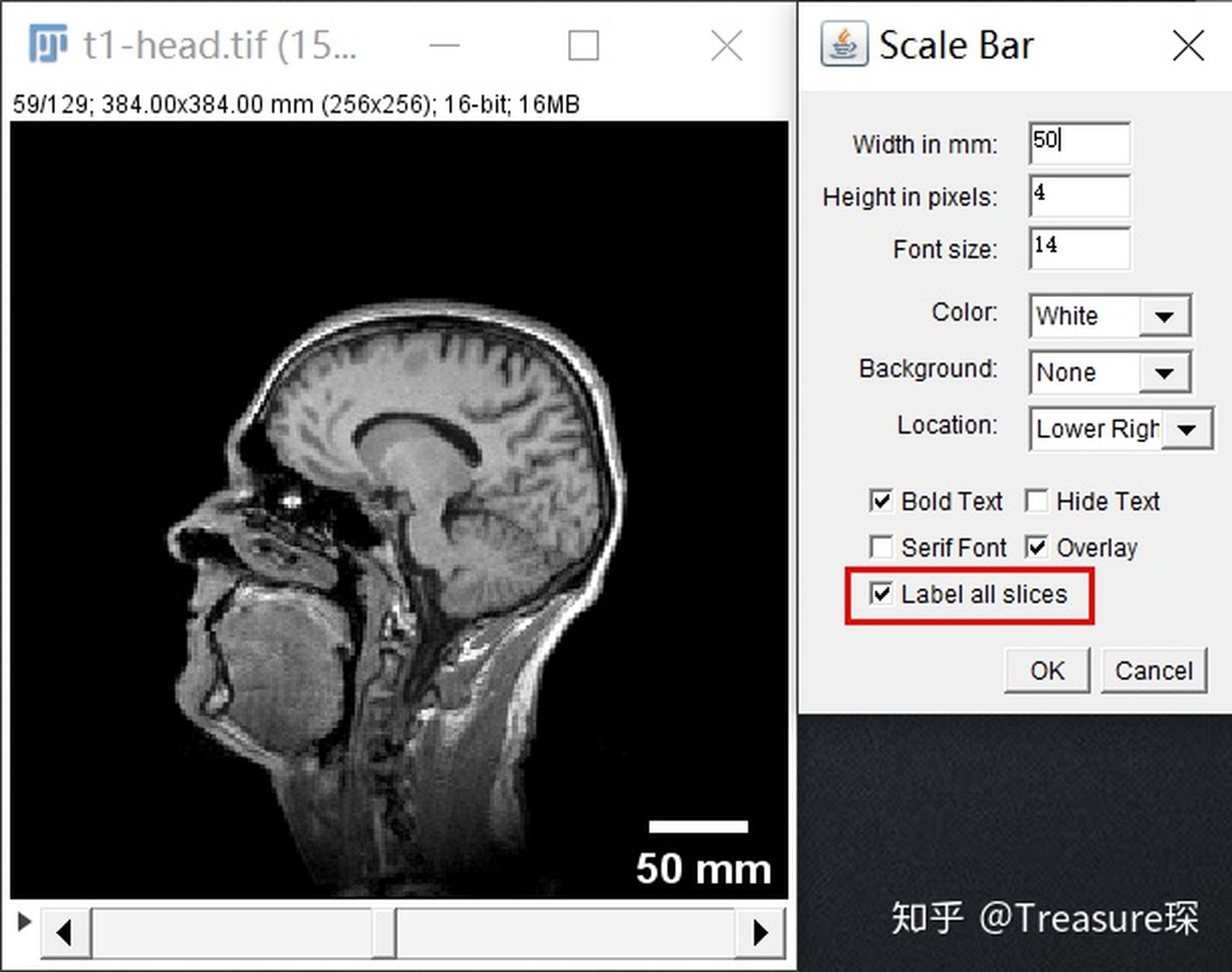

添加比例尺时，勾选Label all slices：
方法二：利用Macro实现
1、先处理一张照片，利用宏记录器，生成宏代码
具体可以参考这篇文章：
只需要记录一行代码。
2、批处理
具体可以参考这篇文章：
3、得到结果
原文链接：https://zhuanlan.zhihu.com/p/56838934
