PPT搞定SCI绘图:绘制整合素磷脂双分子层

我来到你的城市 2021-09-17 09:21:40 阅读: 1556

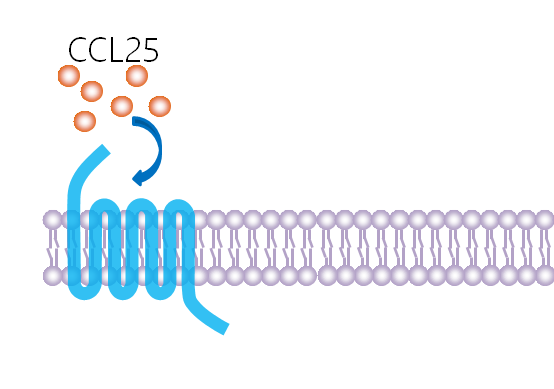

首先我们看下效果图:

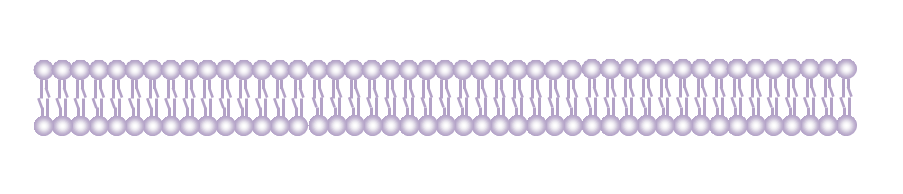

1. 绘制磷脂双分子层。这个比较好绘制,先绘制一个渐变的球形,然后绘制两个触角。

把上面的组合在一起,然后复制成整个磷脂双分子层。

2 . 绘制七次跨膜的蛋白模型。

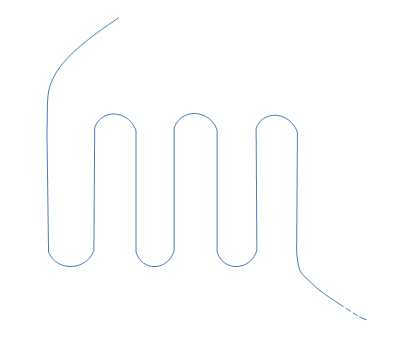

绘制7次跨膜这个蛋白模型时,科研狗遇到了一些问题。使用自由曲线绘制,如果直接绘制,很难保证绘制的每个跨膜结构大小一致。科研狗是先绘制了一个1X6的表格,总共有7条竖边,然后使用自由曲线鼠标拖动点击的时候点击每个顶点就可以了。绘制出来了如下的曲线:

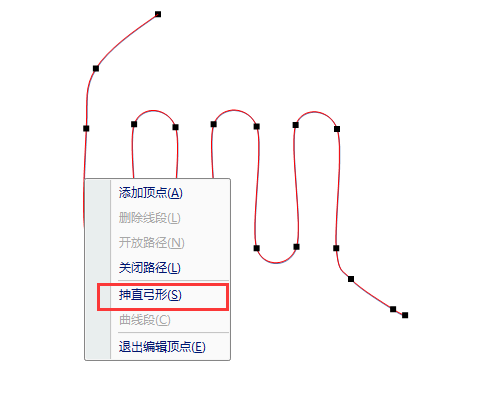

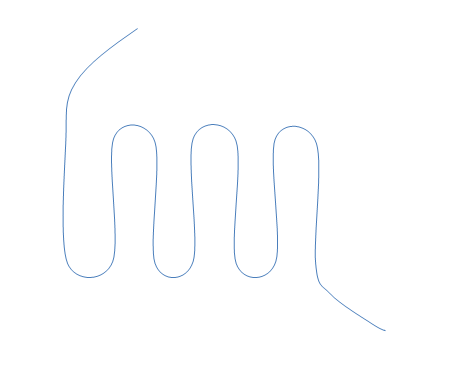

还不够完美,那么我们选择“格式”——“编辑顶点”,在中间线条上右键,选择“抻直弓形”,把7条边变为直线:

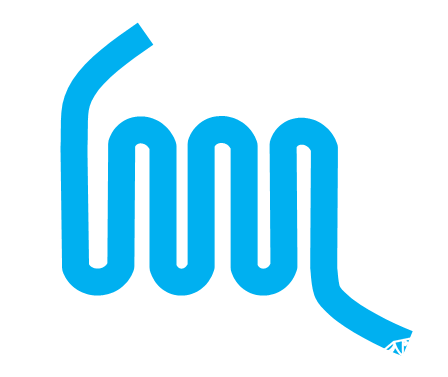

设置图形,改描边为10像素,调整颜色,得到如下图形

3. 将上面的图附加到磷脂双分子层中去,并绘一些其他元素:

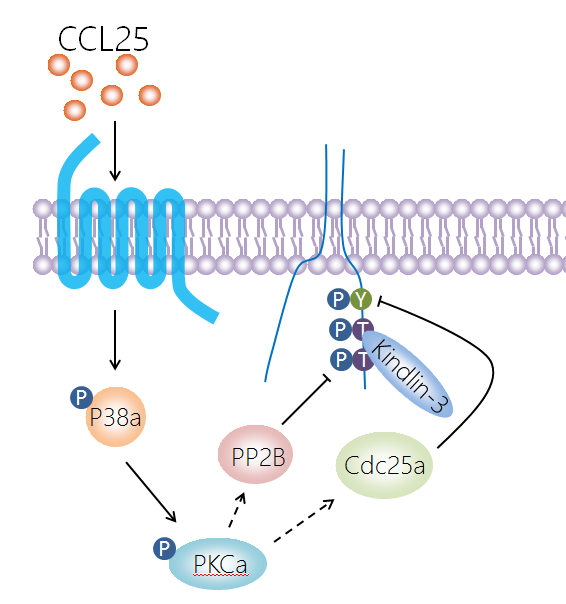

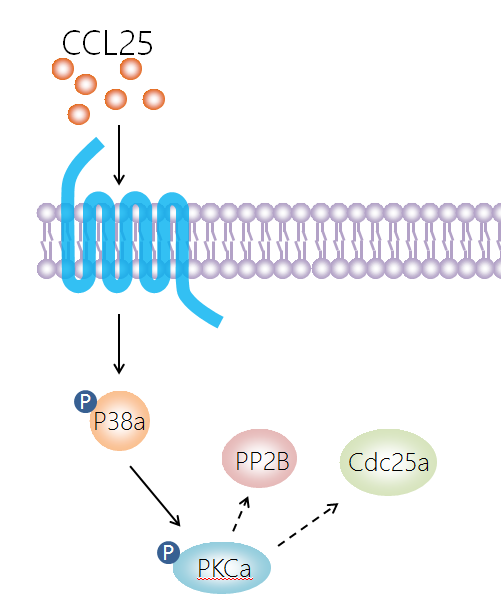

4. 通过设置不同渐变颜色的圆或椭圆来代表不同的蛋白,直线代表直接作用,虚线为间接作用:

5. 绘制整合素,用任意曲线绘制骨架:

6. 完善整合素的一些元件:

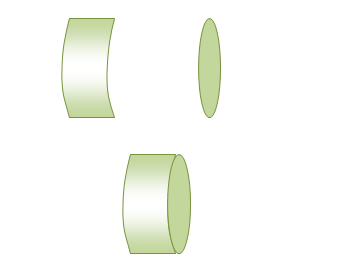

注意中间的矩形绘制方式,先绘制一个矩形,然后设置渐变色,变为任意多边形,调整成如下图所示,最后绘制一个椭圆,组合在一起。

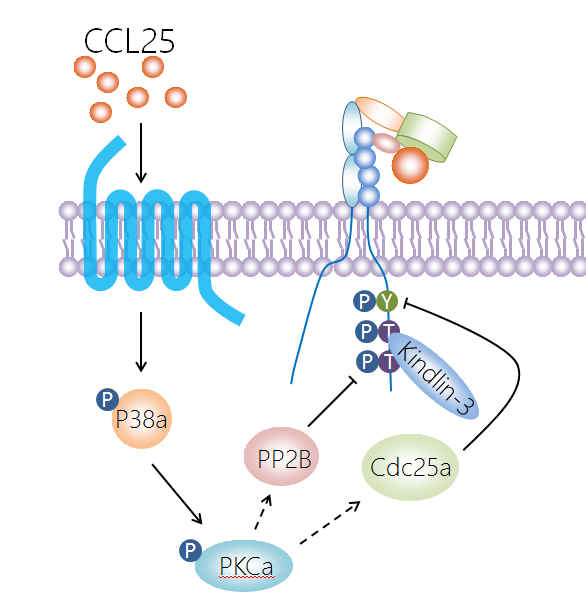

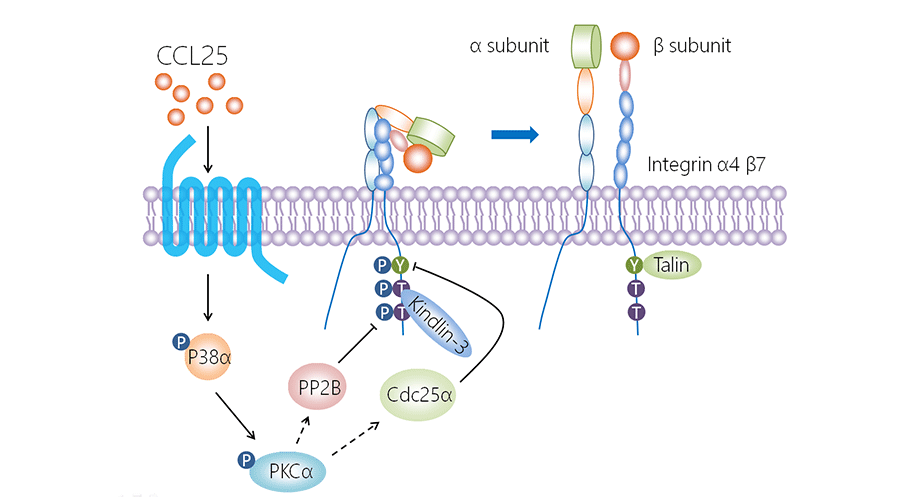

7. 绘制余下的元素:

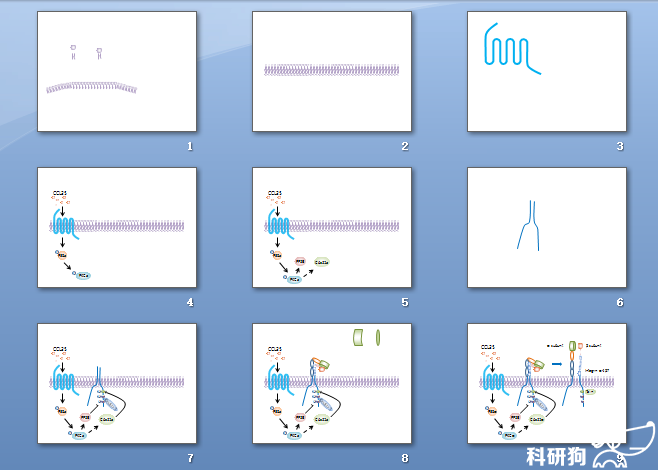

本文的模板已经上传到网站中,/upload/files/show/1



如果你有更好的绘制方法,或者对本文由任何建议意见,可以在下面留言,并且你可以把你绘制好的图片直接回复在下面。
